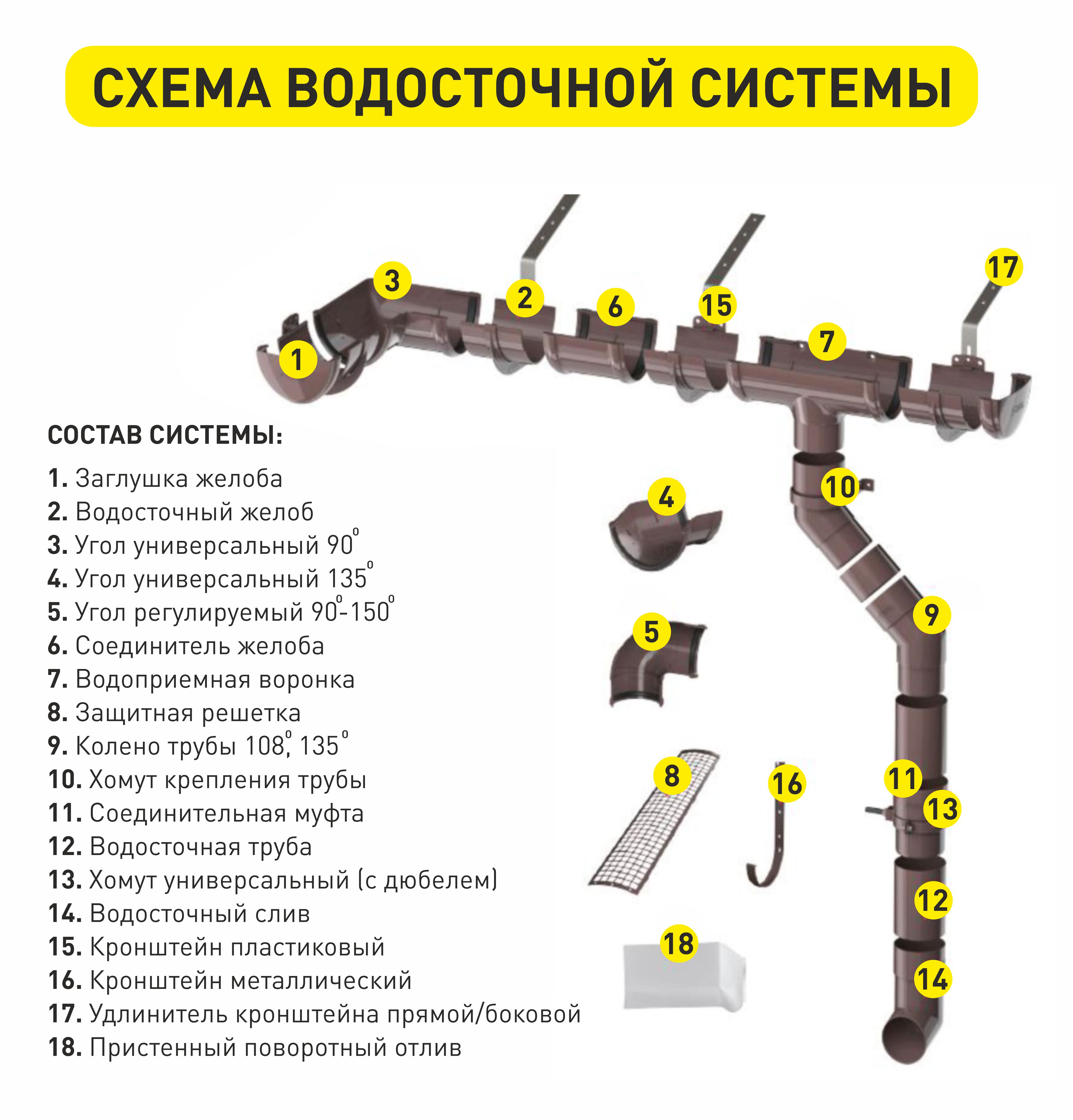

Водосточная система

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия.    Ближайшие к воронке кронштейны устанавливайте на расстоянии 100-150 мм от воронки.

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.    Желоба устанавливаются с уклоном в 3-5 мм на 1 метр длины в сторону ливнеприемника

Вставьте желоба внутрь воронки до обозначенной линии.    Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна.    Вода с капельника должна попадать в центральную треть желоба.

При необходимости соедините два желоба, установив между ними соединитель.    Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм.    Вставьте желоб в соединитель желоба до обозначенной линии.    Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой, вам необходимо соединить воронку и заглушку отрезком из водосточного желоба.    Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе.    Соединение дополнительно герметизируйте.

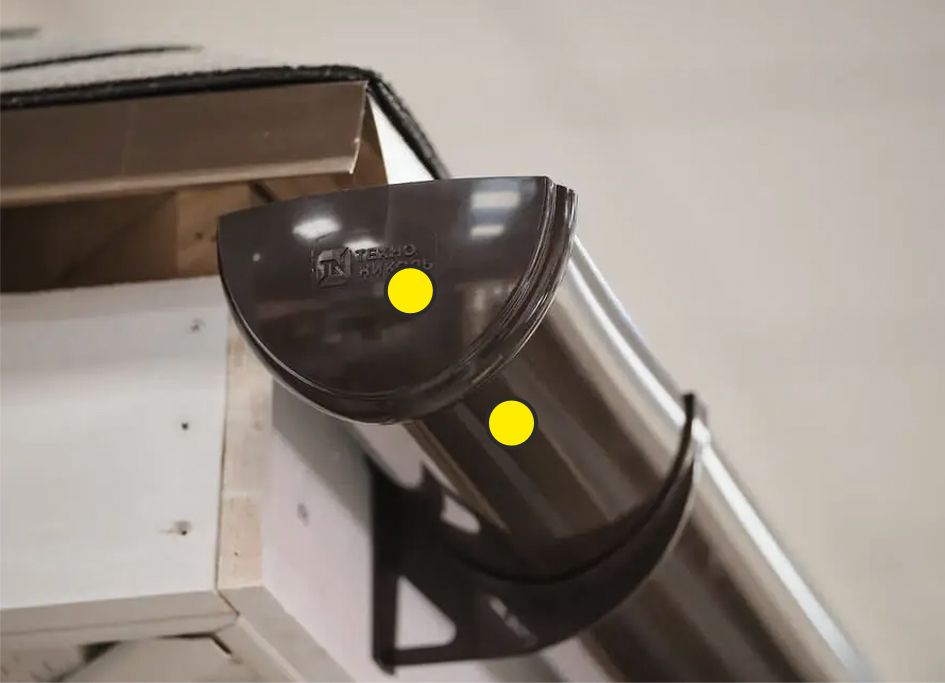

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

    УСТАНОВКА ВОДОСТОЧНЫХ ТРУБ

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

На нижнее колено обязательно установите хомут. В случае отсутствия карнизного вылета соедините водосточную воронку с трубой.

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов должен составлять не более 1,5 метров

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.    Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.    Навинтите хомуты на крепления. Затяните хомуты на трубе, не сдавливая слишком сильно.

Установите водосточный слив на трубу и зафиксируйте его хомутом.    При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки

  Воронка – 1 воронка рассчитана на 50 кв. м. кровли или не менее 1 шт. на скат.

  Желоб рассчитывается как – L÷3,0 м, где L – суммарная длина карнизов.

  Кронштейн рассчитывается как – L÷0,6 м, где L – суммарная длина карнизов.

  Колено рассчитывается как – 2*N воронок, где N – количество воронок, шт.

  Трубы рассчитываются как – (H стены÷3,0 м) ×N воронок, где H - высота от воронки до водосточного слива, N – количество, шт.

  Хомуты рассчитываются как – (H стены÷1,5 м+1) ×N воронок, где H - высота от воронки до водосточного слива, N – количество, шт.

  Заглушки рассчитываются как – (N карниз свесов – N углов) ×2.

  Угловые элементы рассчитываются как – суммарное количество угловых соединений желобов, как внутренних, так и внешних.

   ВАМ ПОНАДОБИТСЯ:

  рулетка, карандаш, мелованный шнур, уровень – для разметки и проведения необходимых измерений;

  шуруповерт или отвертка – для крепления кронштейнов и хомутов;

 ножовка с мелким зубом – для распила элементов водостока;

  пассатижи, молоток.
