Приточная вентиляция

Устанавливаем сами – быстро и просто!

Для монтажа приточной вентиляции в помещении рекомендуется использовать приточный вентиляционный клапан.

ПРЕИМУЩЕСТВА

обеспечивает непрерывный приток свежего воздуха;

защищает от образования конденсата на остеклении;

защищает от проникновения пыли, грязи, шума и насекомых;

легок в монтаже и прост в использовании.

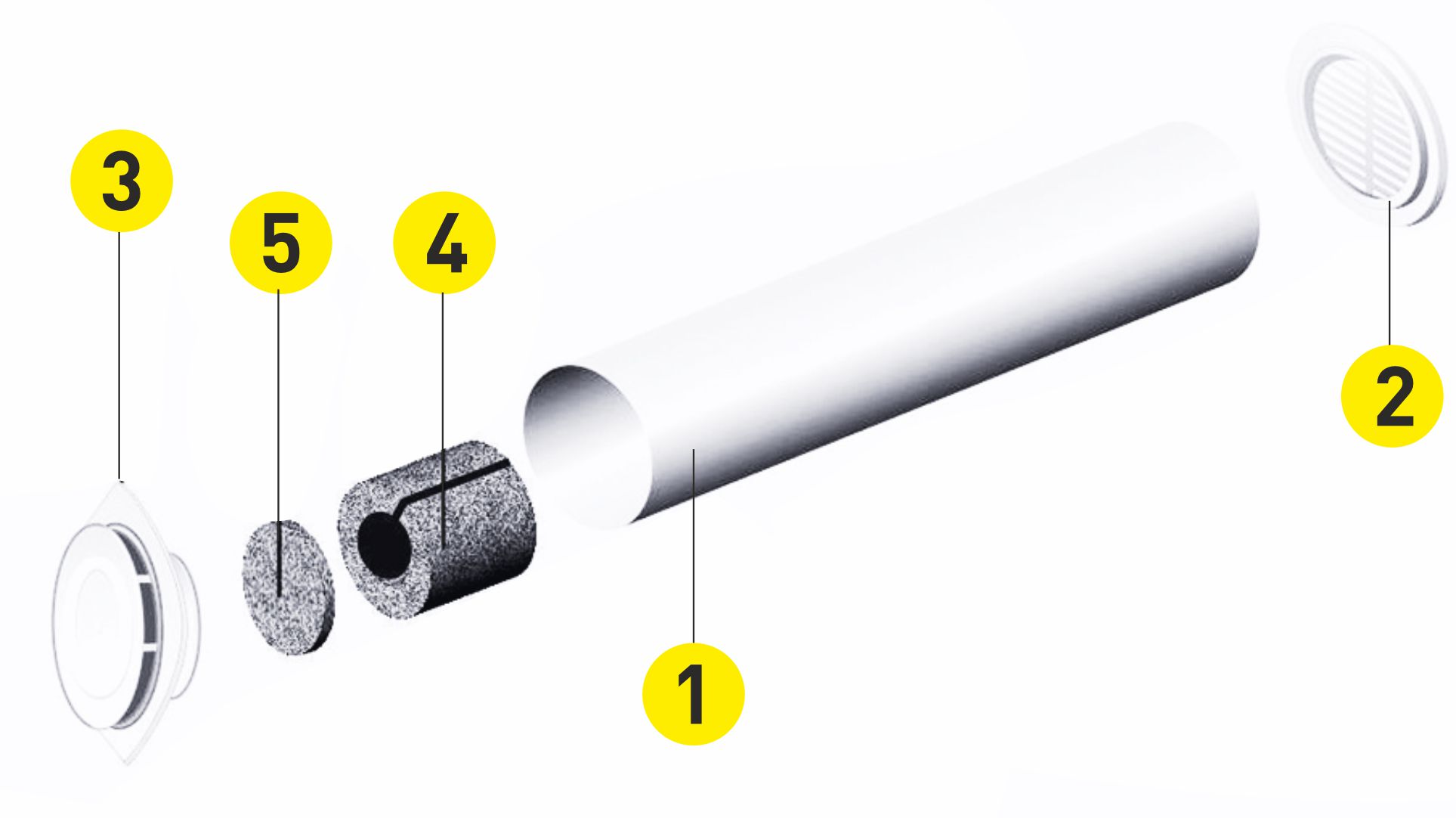

КОНСТРУКЦИЯ ПРИТОЧНОГО КЛАПАНА

1 Воздуховод – пластиковая труба, по которой воздух с улицы поступает в помещение. Чем больше диаметр воздуховода, тем больше объем подаваемого воздуха.

2 Внешняя решетка – размещается снаружи, защищает от крупного мусора и от других частиц большого размера. Некоторые модели приточных клапанов оснащаются противомоскитными сетками и имеют защиту от осадков.

3 Оголовок – размещается в помещении, позволяет регулировать интенсивность потока подаваемого воздуха.

4 Тепло и шумоизоляция – размещается по всей длине воздуховода, защищает стену от промерзания.

5 Внутренний фильтр – размещается ближе к внутренней части конструкции, задерживает крупную пыль и грязь.

МОНТАЖ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

При монтаже необходимо учесть, что расположение клапана близко к оконному откосу может спровоцировать промерзание стены и образование конденсата, так как в этом месте температура поверхности стены понижена. Поэтому рекомендуем расположить клапан на высоте верхней трети окна на расстоянии не менее 300 мм от оконного откоса. По этой же причине нежелательно располагать клапан на стыке двух наружных стен.

Приточный клапан можно расположить над окном, если расстояние между оконной перемычкой и потолком позволяет установить декоративное устройство притока воздуха.
Также следует учитывать, что над данным устройством должно быть пространство для свободного движения воздуха.

Просверлите в стене монтажное отверстие на 10 мм больше внешнего диаметра трубы клапана.

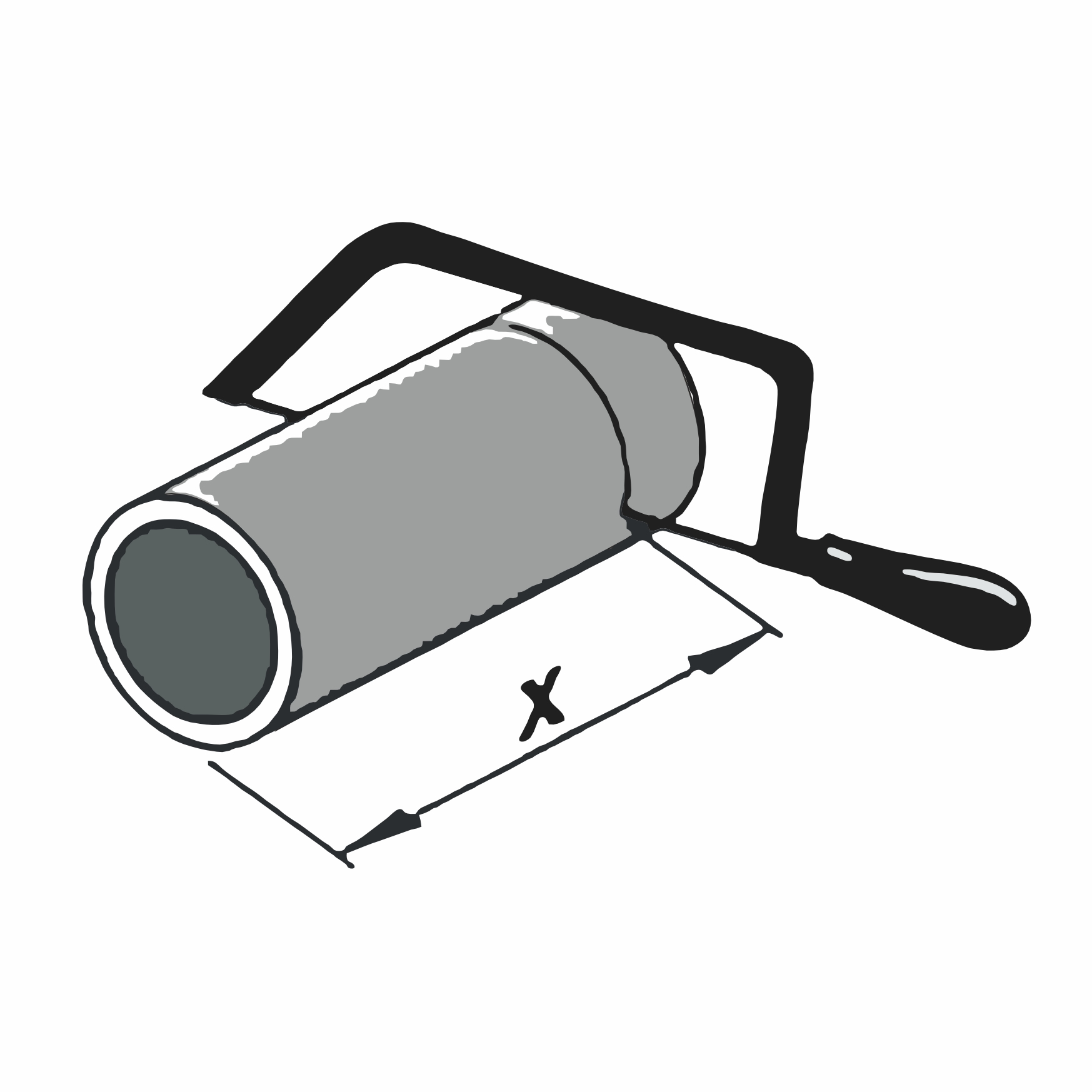

Перед установкой трубу обрежьте по толщине стены, не повредив при этом теплошумоизоляцию.

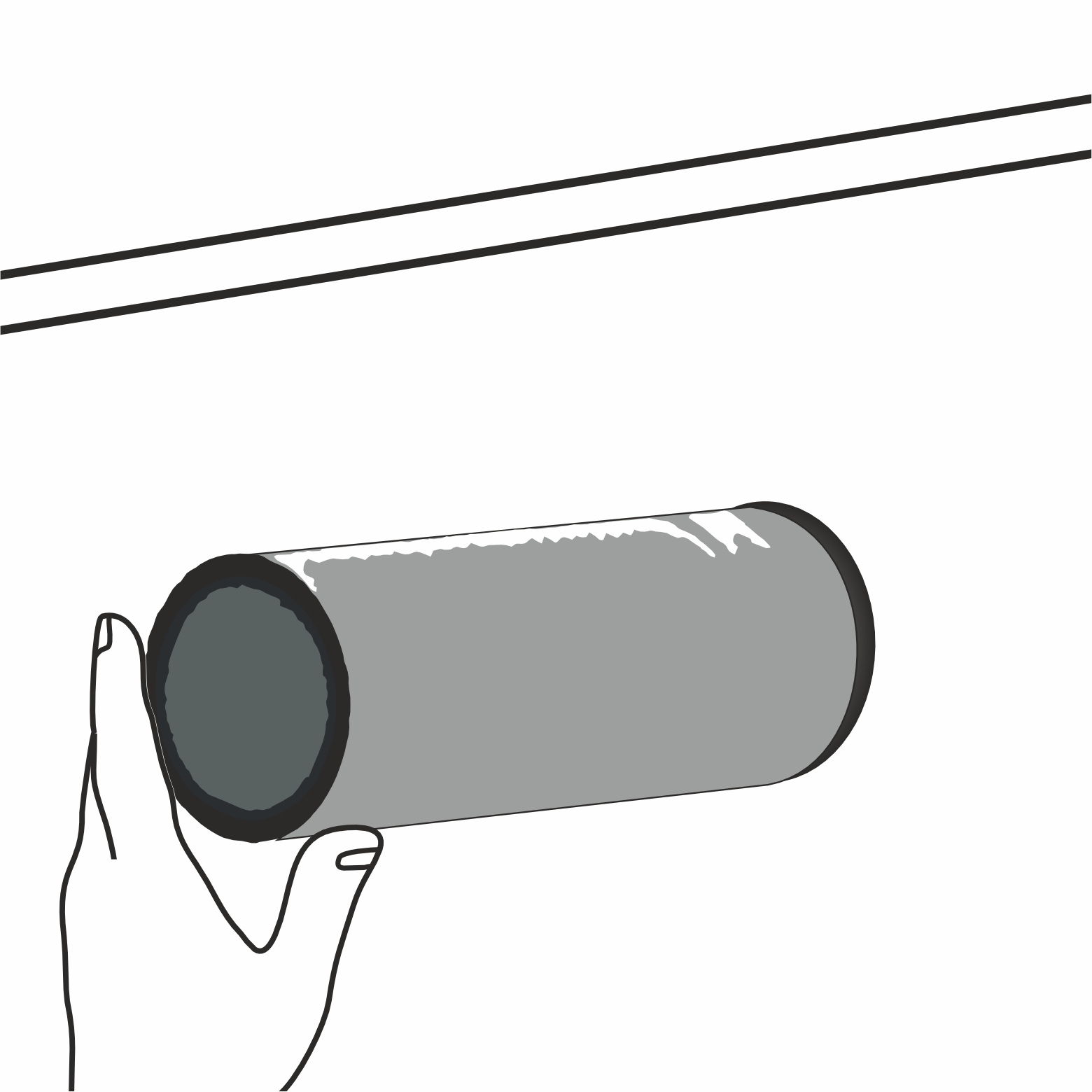

Установите трубу.

Установите наружную решётку. Откорректируйте её положение таким образом, чтобы жалюзи решётки располагались горизонтально.

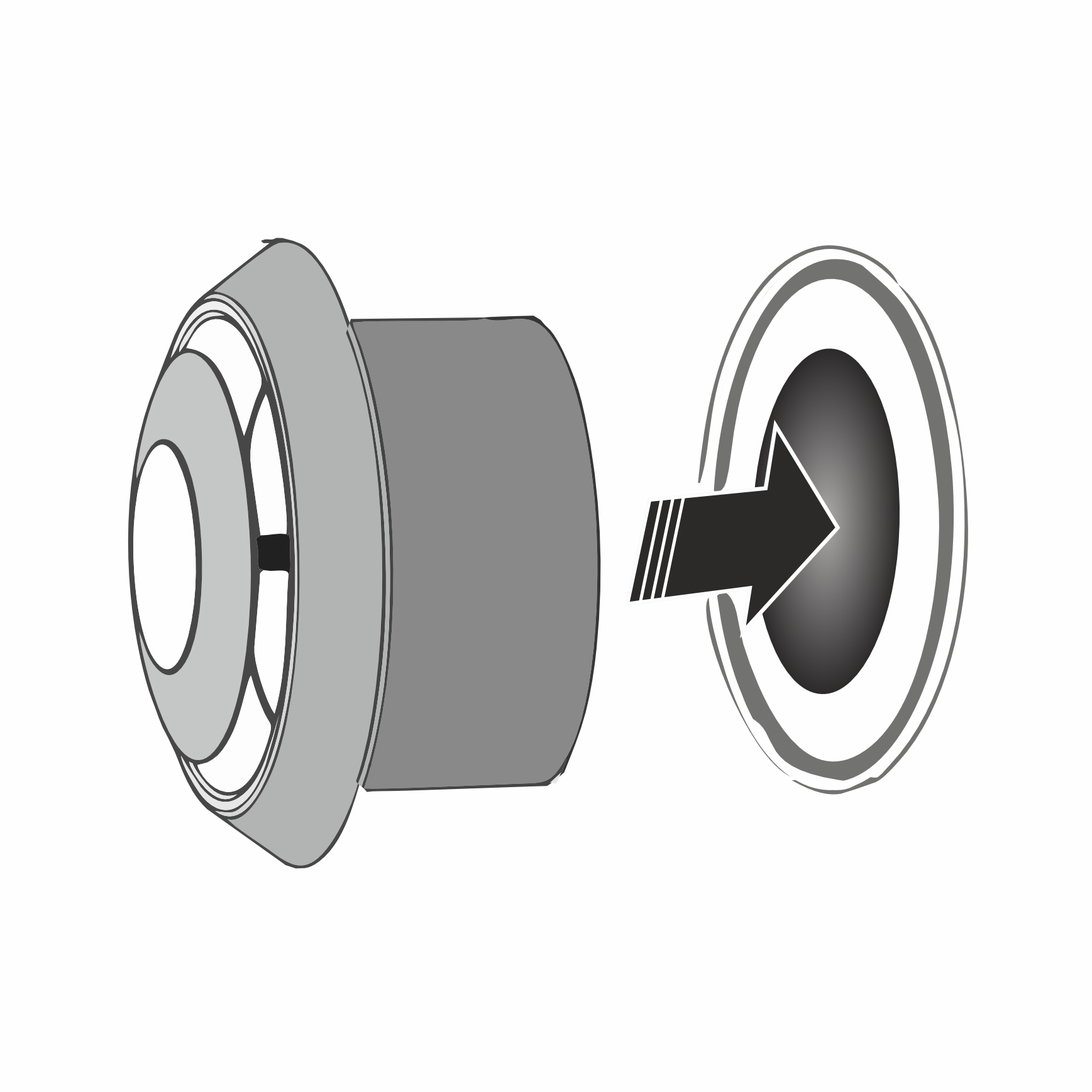

Сдвиньте фильтр в сторону помещения максимально близко к анемостату, но так, чтобы он не мешал установке анемостата в трубу.
