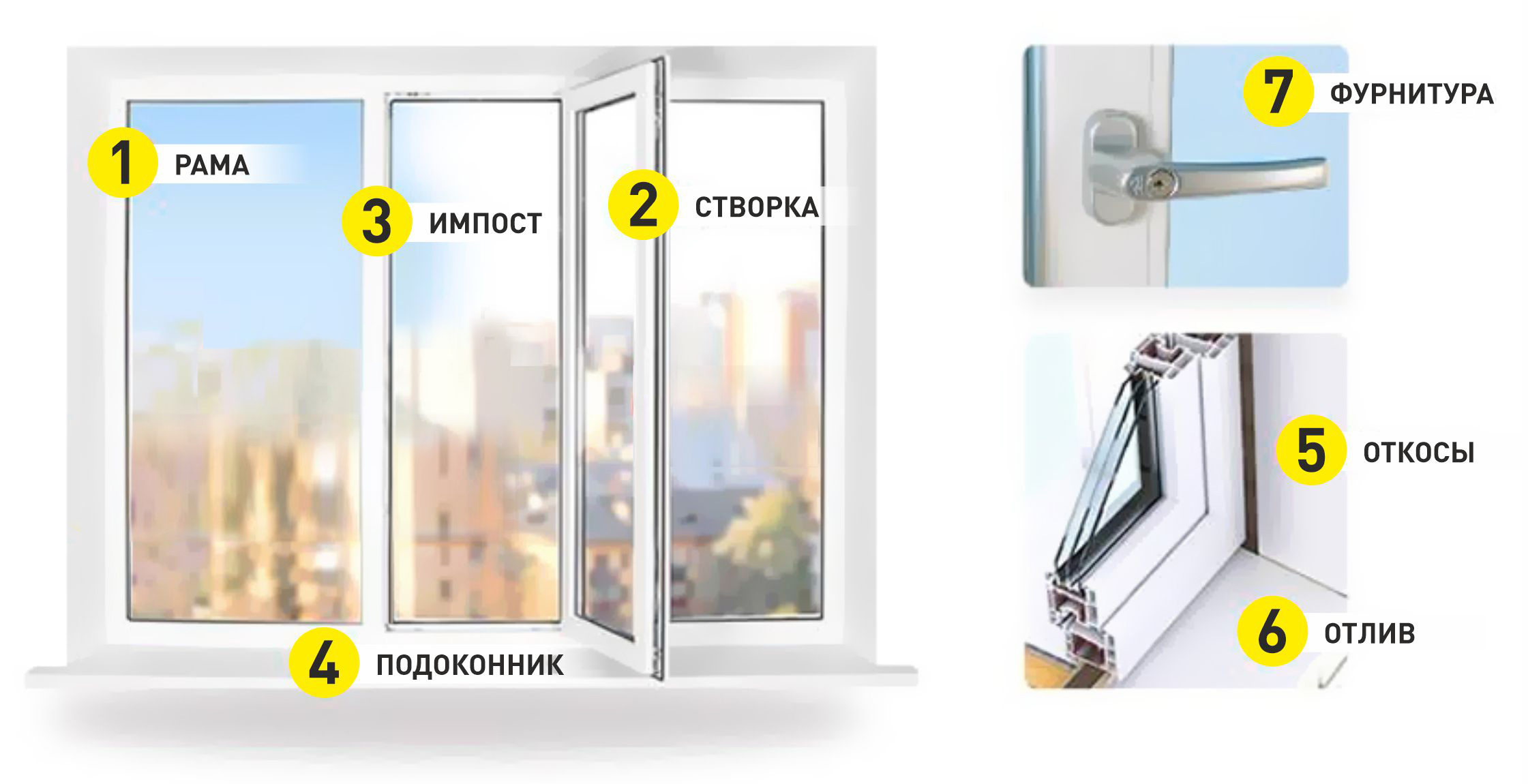

    КОНСТРУКЦИЯ ПЛАСТИКОВЫХ ОКОН

1.   Рама – короб, устанавливаемый в оконном проеме, несущая часть конструкции.

2.   Створка – глухой или подвижный элемент оконной системы, состоящий из пластиковой рамы и стеклопакета.

3.   Импост – элемент оконной рамы, предусмотренный в конструкциях из нескольких створок. Является дополнительным стабилизатором рамы, соединяет створки и обеспечивает их независимое друг от друга открывание.

4.   Подоконник – декоративный элемент внутренней отделки, закрывающий выступ в нижней части окна.

5.   Откосы – декоративные элементы внутренней и внешней отделки, закрывающие стену по бокам и сверху окна.

6.   Отлив – элемент наружной части окна, предназначенный для защиты монтажного шва от влаги.

7.   Фурнитура – набор запорных механизмов, определяющих способность оконной створки открываться в определенных плоскостях и фиксироваться в заданных положениях. Стандартные способы открывания пластикового окна – поворотный и поворотно-откидной.

    УСТАНОВКА ПЛАСТИКОВОГО ОКНА

  Шаг 1. Замеры

Правила выполнения замеров:

Замеряется пространство с внутренней и с наружной стороны окна, по высоте, ширине, диагонали.
Ширина и длина замеряются в нескольких местах, так как стеновые поверхности не идеально ровные. Окончательным берется минимальное значение.

Для получения точных результатов замеры снимаются после демонтажа старого окна, подоконника, откосов и отлива. Если такой возможности нет, то измерения проводятся с наружной стороны, при этом учитывается слой штукатурки – его толщина определяется с помощью узкой отвертки-щупа.

Размеры коробки

Ширина коробки: расстояние между стенами (А) – по 20 мм по бокам (20 мм – зазор для монтажного шва).

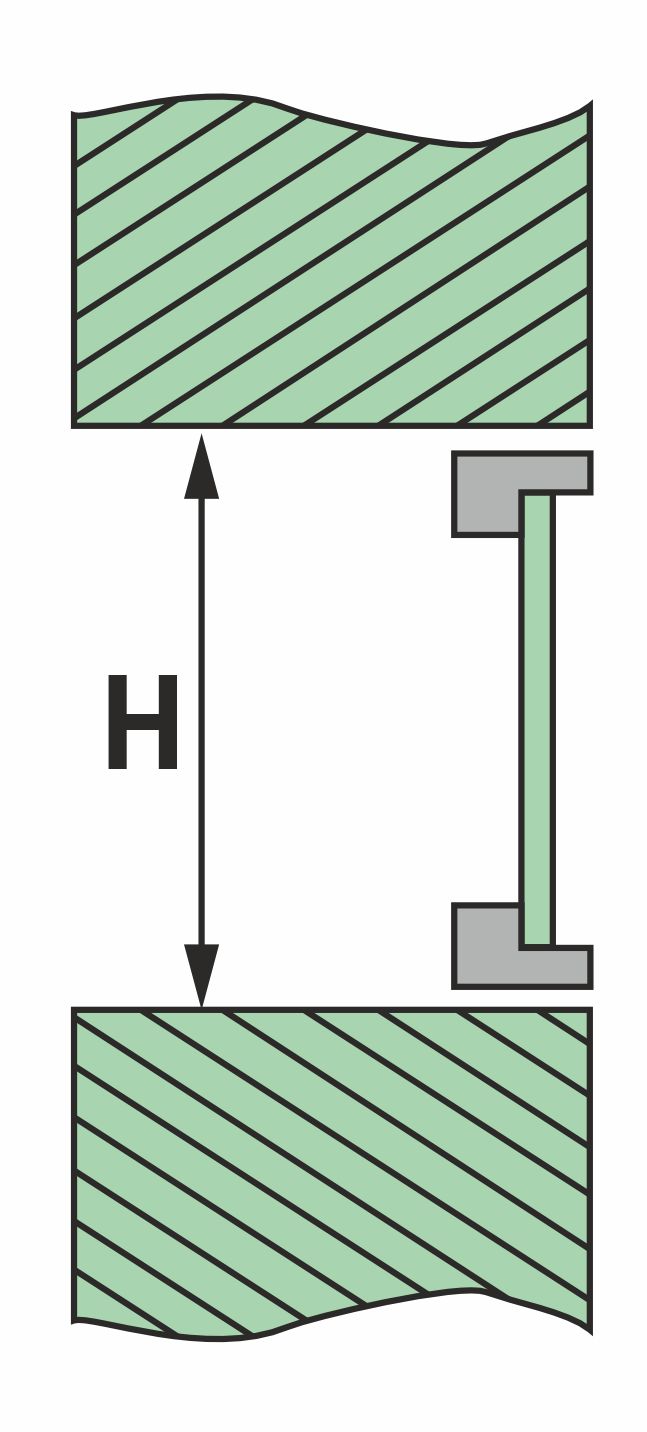

Высота коробки: расстояние между точкой примыкания отлива к профилю и верхней границей проема (Н) – 25 мм.

Размеры отлива, подоконника и накладок на откосы

Длина отлива равна расстоянию между откосами снаружи + 100 мм.

Глубина отлива равна глубине откоса снаружи + 50 мм.

Длина подоконника равна расстоянию между откосами внутри + 200 мм.

Глубина подоконника равна сумме глубины откоса и выступа подоконника (от 1-5 см, но накрывать радиатор он должен не больше, чем на треть).

Высота боковой панели равна высоте откоса + 50 мм (требуется 2 таких накладки).

Глубина боковой панели совпадает с шириной подоконника, если он выступает не более, чем на 5 см.

Длина панели сверху равна длине верхнего откоса + 100 мм (требуется одна накладка).

Глубина панели сверху равна глубине верхнего откоса.

    Шаг 2. Демонтаж старого окна

  снимите створки;

  демонтируйте подоконник (используйте ножовку или болгарку);

  выньте рамную конструкцию (удобнее использовать фрезу, но можно работать ножовкой или лобзиком);

  снимите отлив;

  удалите откосы: если откосы были оштукатурены, то для удаления штукатурки воспользуйтесь стамеской или молотком, если откосы были сделаны из панелей ПВХ, то сначала очистите швы от герметизирующих материалов и клея, затем удалите конечные профили (наличники, углы ПВХ, F – профили), после этого демонтируйте откосы;

  удалите утеплитель.

    Шаг 3. Подготовка проема

Проем должен быть максимально «прямоугольным». Не рекомендуется превышать отклонений по вертикали и горизонтали больше, чем 4 мм на 1 метр. Очистите поверхности откосов от остатков клея и цемента, утеплите пустоты, заделайте вмятины, выбоины и другие дефекты. Загрунтуйте поверхность праймером. Затем нанесите грунтовку с гидроизоляционным эффектом, это предотвратит попадание воды в монтажный шов.

    Шаг 4. Монтаж пластикового окна

Монтаж пластикового окна без извлечения стеклопакета (на анкерные пластины)

Окно крепят на анкерные пластины. Одна часть пластины фиксируется на профиле окна, вторая – в стене. Угол сгиба анкерной пластины можно выбрать с учетом размера шва. Крепление к стене осуществляют минимум в двух точках, используя дюбели со стопорными шурупами.

Преимущества применения анкерных пластин:

• сохранение целостности рамы, так как профиль не нужно сверлить;
• наличие специальных поворотных пластин для крепления окон сложных конфигураций (изгибающихся, треугольных, многоугольных);
• более простой и быстрый монтаж по сравнению с крепление на анкеры;
• легкий демонтаж, возможность повторной установки окна.

Правила крепления пластин:

  пластины крепят по всему периметру конструкции;

  крепеж размещается на расстоянии 15-18 см от угла рамы, а также от импоста;

  расстояние между крепежными элементами – до 70 см;

  минимальное количество крепежей – на вертикальной стороне не менее трех, на горизонтальной стороне не менее двух.

Порядок действий при установке пластикового окна

  Снимите с наружной стороны оконной рамы транспортировочную пленку.

  Установите зубчатые «лапки» анкерной пластины в специальные выступающие части на профиле.

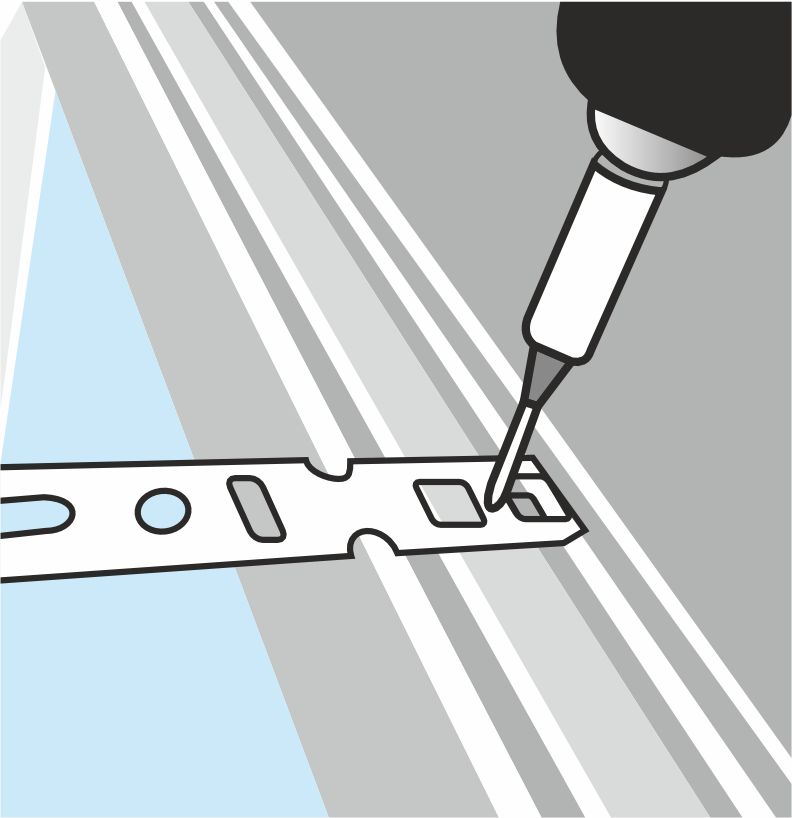

  Прикрутите пластины по периметру всего профиля рамы, соблюдая правила крепления пластин.

  Подогните пластины в местах насечек таким образом, чтобы первый сгиб был в месте примыкания к раме, а второй – в месте крепления к оконному проему.

  Вставьте раму в оконный проем.

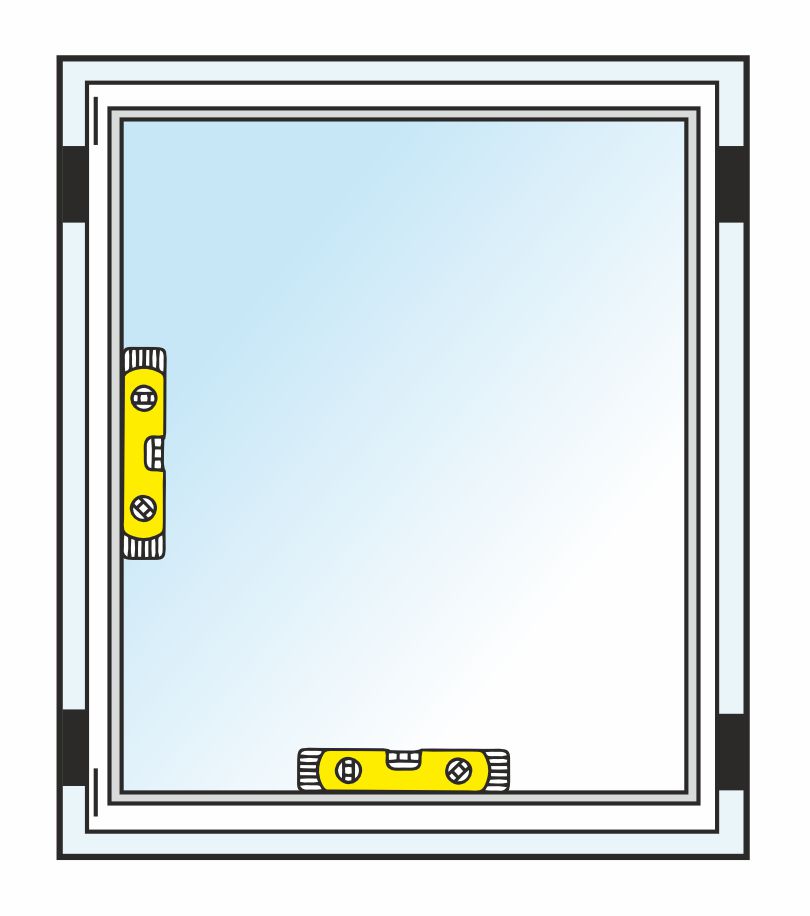

  Выровняйте положение рамы во всех плоскостях помощью колодок, клиньев, строительного уровня и отвеса.

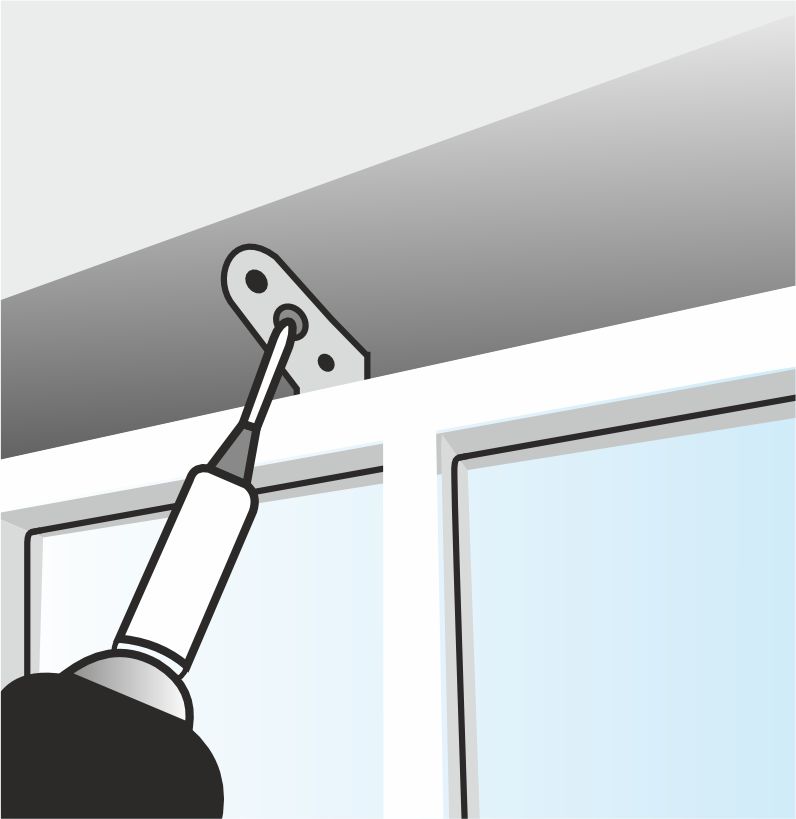

  Жестко закрепите пластины в проеме. Для крепления к кирпичному или бетонному основанию используйте дюбели размером 6х40, для крепления к деревянному основанию используйте саморезы по дереву размером 4,2х45. Выполняйте крепление пластин последовательно: начините с левого нижнего угла, затем перейдите к правому, далее приступайте к серединным и верхним крепежам. После каждого крепежа проверяйте не сбилось ли окно с уровня.

    Шаг 5. Укладка монтажного шва.

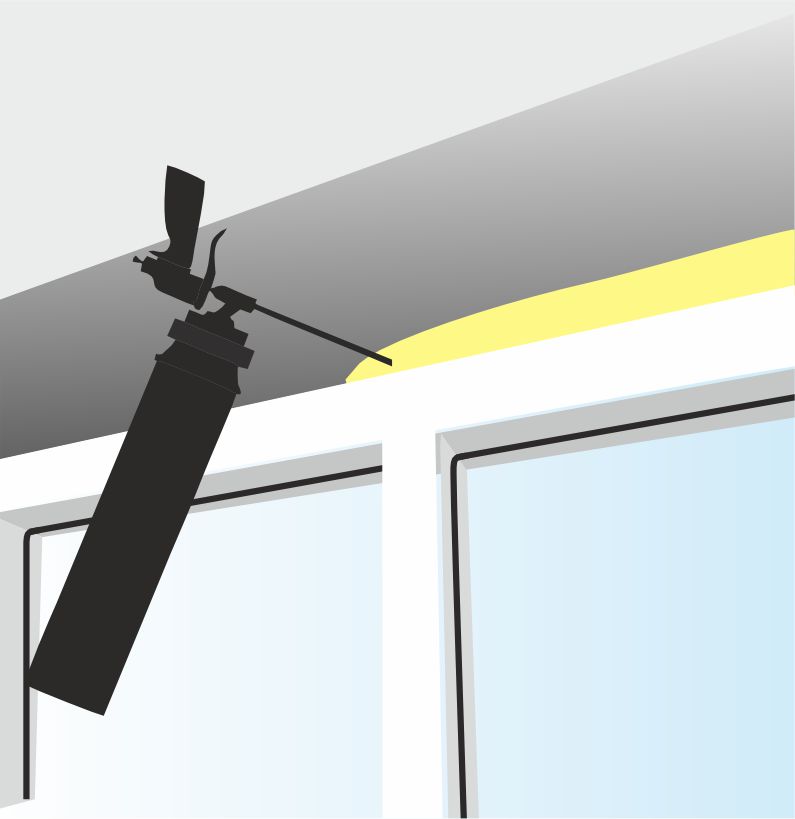

После установки окна заполните зазоры между рамой и оконным проемом строительной пеной. При выборе материала ориентируйтесь на погодные условия. Подготовьте баллон в соответствии с инструкцией по применению, увлажните поверхность монтажного шва водой при помощи распылителя, заполните монтажный шов пеной. Наносите пену сплошной линией, не оставляя пустот и разрывов. Если зазор между рамой и оконным проемом очень большой, наносите пену послойно, всякий раз дожидаясь полимеризации предыдущего слоя.

    Шаг 6. Установка отлива и подоконника.

К работе приступают после полимеризации монтажного шва – минимум через сутки после запенивания зазоров.

Срежьте излишки пены ножовкой или электролобзиком.

Установите подоконник по уровню, используя деревянные бруски, и зафиксируйте. Пустоты под подоконником заполните пеной. Чтобы подоконник не выгнулся в процессе распирания пены, поставьте на его поверхность груз. Убрать груз можно будет после полимеризации пены.

Вставьте отлив в нижу под основной рамой и прикрутите на подоконную планку.

    Шаг 7. Завершающий этап

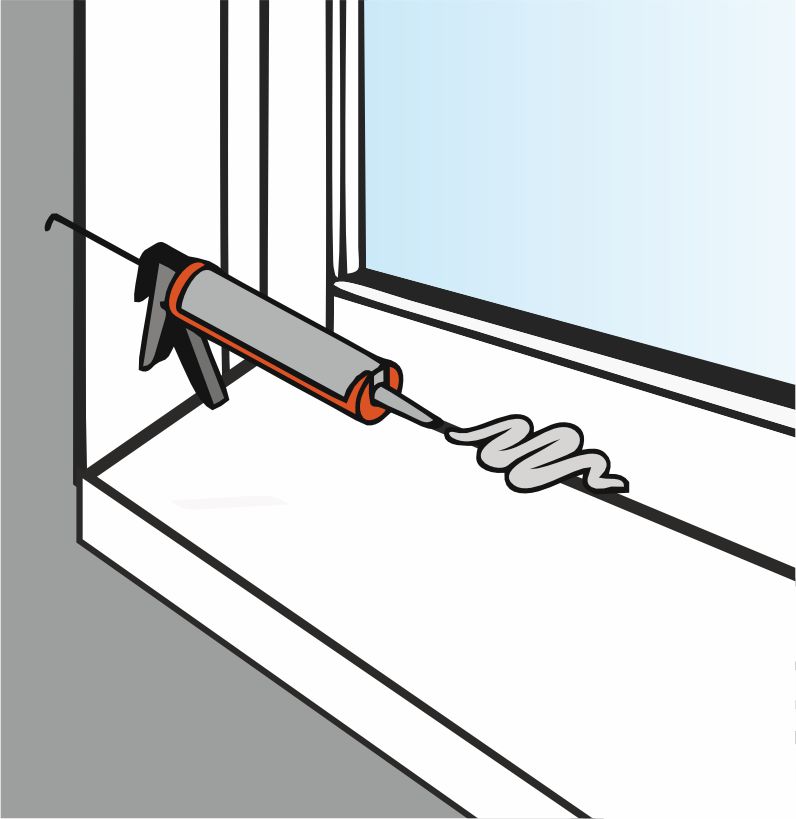

Для устранения щелей между сопряженными поверхностями, используйте силиконовый герметик.

Выполните установку элементов, улучающих эстетику и функциональность:

• декоративные откосы: они могут быть из сэндвич-панелей в цвет профиля или в виде слоя гипсовой штукатурки – её можно будет покрасить;
• детский замок – для блокировки открывания окна без специального ключа;
• москитная сетка – для защиты от проникновения в помещение насекомых, тополиного пуха, пыли во время проветривания в летний период;
• нащельник – декоративный элемент для маскировки монтажного шва;
• клапан притяжной вентиляции - для непрерывного естественного вентилирования помещения.

  Пластиковые окна нельзя открывать в течении суток после их установки.

 Если окно выходит на балкон, то целесообразно вместо отлива установить подоконник.

    Вам потребуются для монтажа пластикового окна:

рулетка

уровень

отвес

анкерные пластины

пена монтажная

силиконовый герметик

ножовка

болгарка

шуруповерт

шпатель

гвоздодер

молоток

деревянные бруски

клинья
