Монтируем водяной пол

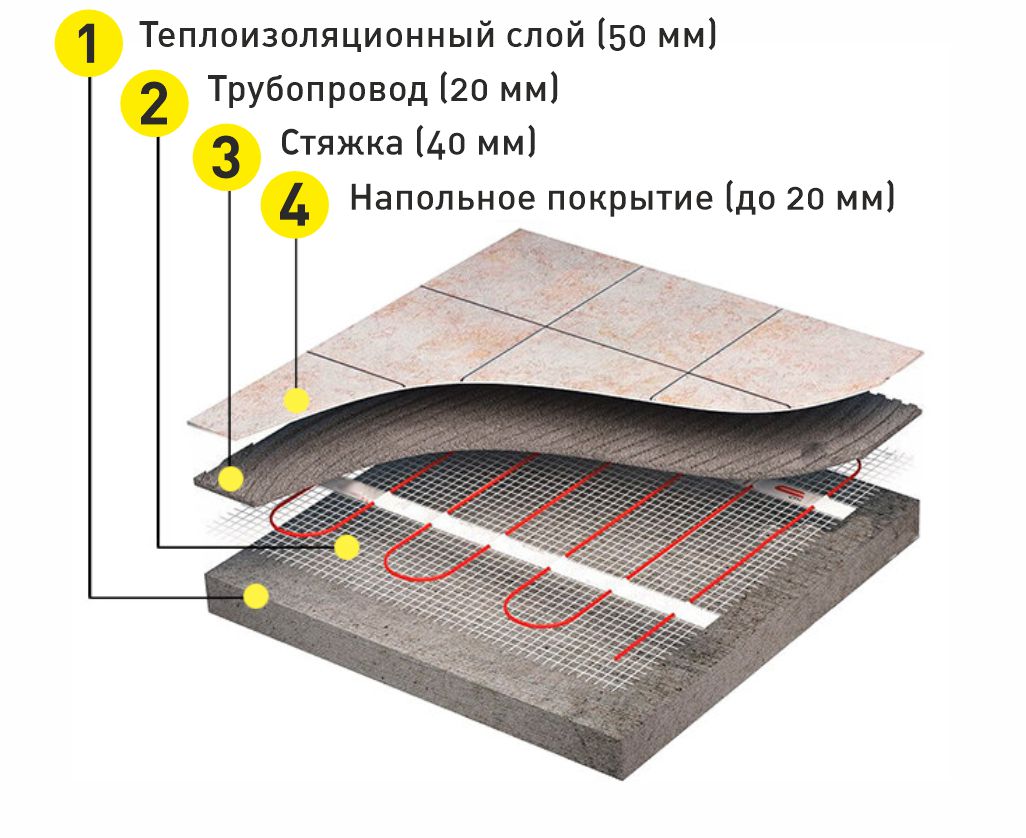

Конструкция теплого пола представляет собой 4-слойный «пирог»:

Оптимальный диаметр труб для теплого пола с водяным отоплением – 16 мм.

СФЕРА ПРИМЕНЕНИЯ

Водяной теплый пол устанавливают в частных домах, преимущественно на первых этажах. Для этого еще на этапе строительства увеличивают высоту потолков и учитывают дополнительную нагрузку на фундамент.

Использование водяных теплых полов в качестве основного отопления ограничивает выбор напольного покрытия – не рекомендуется использовать линолеум и ПВХ-плитку, с ограничениями допускается использование ламината и паркетной доски (только специально разработанных для этого).

 ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ ПЕРЕД МОНТАЖОМ ТЕПЛОГО ВОДЯНОГО ПОЛА

Основание под теплый пол должно быть ровным. Перепад по высоте в одной комнате всего на 30 мм существенно усложнит установку всего контура и приведет к нарушениям в дальнейшей работе со снижением эффективности отопления.

УКЛАДКА ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ

 химически сшитый пенополиэтилен (ППЭ);

 экструдированный пенополистирол (ЭППС).

Теплоизоляционный слой должен быть не менее 50 мм, плотностью 28-35 кг/м³.

По периметру стен укладывают специальную демферную ленту толщиной 10-12 мм, которая выполняет две функции:

 компенсация теплоизоляционного слоя;

 предотвращение теплопотерь через стены.

Сам теплоизолятор укладывают на гидроизоляционный слой, в качестве которого подойдет полиэтиленовая пленка толщиной 0,2 мм.

Якорное крепление водяного трубопровода должно пройти сквозь теплоизолятор и уходить вглубь черновой стяжки пола. Облегчить и ускорить эти работы можно с помощью специальной сетки, на которой трубы легче фиксировать.

ВИДЫ ТРУБ И СПОСОБЫ ИХ УКЛАДКИ

Укладку трубопроводного контура для теплого водяного пола выполняют по одной из двух схем, выбор которой зависит от площади и геометрии помещения.

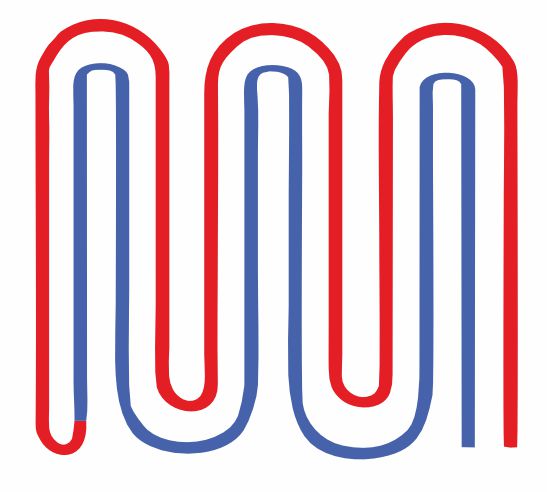

	ЗИГЗАГООБРАЗНАЯ ИЛИ ЗМЕЙКА Подходит для больших помещений с извилистыми стенами. Преимущество такой укладки – простота и высокая скорость монтажа, недостаток – зеброобразный неравномерный прогрев.
	СПИРАЛЕВИДНАЯ ИЛИ УЛИТКА Более сложная и трудоемкая технология, но прогрев напольного покрытия при такой укладке более равномерный. Недостаток – расход труб больше на 20%, а подходит такая укладка только для небольших комнат.

Рекомендуют выбирать шаг укладки в пределах 10-30 см. Выходить за эти пределы нерационально. При увеличении шага больше 30 см уменьшается тепловой поток и проявляется неравномерность нагрева поверхности пола. При уменьшении шага меньше 10 см тепловой поток также уменьшается. Связано это с тем, что трубы подачи и обратки оказываются слишком близко друг к другу и горячий теплоноситель подачи отдает свое тепло остывшему теплоносителю обратки, а не в помещение.

Самый оптимальный и распространённый шаг кладки – 15 см.

Максимальная рекомендуемая длина трубы на одном контуре – не более 80 метров.

ОПРЕССОВКА

Опрессовка – это проверка готовой системы повышенным давлением. Такие экстремальные условия помогают выявить «спящие» дефекты. Перед подключением контуров к коллектору и опрессовкой готового теплого водяного пола трубы промывают. Только после тщательной промывки можно приступать к опрессовке.

Теплоноситель запускают и постепенно увеличивают температуру каждый час на 4°С до +50°С. При такой температуре все контуры должны тестироваться под постоянным присмотром на предмет утечек на протяжении трех суток. Если опрессовка не выявила никаких утечек, можно начинать укладку стяжки.

СТЯЖКА

Верхнюю стяжку пола заливают исключительно при полном заполнении теплоносителем водяного контура. В качестве армирования лучше использовать фибру, которую добавляют в раствор из расчета 1 кг на кубометр смеси. Толщина слоя – от 40 до 80 мм.

Ни в коем случае не включайте теплый водяной пол в процессе застывания стяжки. Такое ускорение процесса обернется неравномерным отвердеванием и появлением трещин. Ускорить процесс отвердевания раствора можно с помощью специальных присадок, которые могут сократить этот срок до семи дней.

ПЕРВОЕ ВКЛЮЧЕНИЕ

Для предотвращения повреждения труб и растрескивания стяжки из-за неравномерного распределения тепла первое включение водяного теплого пола проводят в три этапа.

День 1. Температура теплоносителя должна быть не более 20°С.

День 2. Увеличьте температуру на 3°С.

День 3 и последующие. Увеличивайте температуру на 4°С каждые сутки до выхода на рабочую температуру.

После достижения рабочего температурного режима можно приступать к укладке напольного покрытия.

ВЫБОР ЭЛЕМЕНТОВ УПРАВЛЕНИЯ ТЕПЛЫМ ПОЛОМ

Теплый водяной пол состоит из четырех основных элементов:

 котел;

 циркуляционный насос;

 коллектор;

 трубопроводный контур.

Выбор элементов зависит от проведенных расчетов производительности и мощности всей системы в зависимости от площади помещения, коэффициента теплопотерь и других параметров. Дополнительно необходимы группа безопасности, расширительный бак, фитинги, якорный крепеж труб к стяжке, манометры, шаровые краны, блок управления с сервоприводами и комнатными термостатами.

Котел отопления

Мощность отопительного котла для водяного теплого пола определяется из расчета 1 кВт на каждые 10 м² площади. Округление рекомендуется делать в большую сторону. Например, для одноэтажного дома площадью 120 м² потребуется котел мощностью 12 кВт.

Циркуляционный насос

Насосы для тёплого пола используются в основном двух видов мощностей: 40 Вт и 60 Вт. Насосы мощностью 40 Вт используются для тёплых полов, у которых коллекторная система имеет до 6 разветвлений.  Насосы мощностью 60 Вт используются для тёплых полов, у которых коллекторная система имеет от 6 разветвлений.

Насосно-смесительный узел для систем отопления

Устанавливается в случае монтажа комбинированной системы отопления – теплый пол + радиаторы. Необходим для теплого водяного пола, так как в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С), что гораздо выше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С). Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел понижает эту температуру для системы отопления водяной теплый пол.

Коллектор

Это распределительное устройство, которое нужно, чтобы теплоноситель равномерно поступал во все контуры водяного теплого пола. Регулировка потоков может быть ручной или автоматической с помощью сервоприводов, которые подключены к единому блоку управления и регулируют положение кранов в зависимости от установленной на термостате температуры. Формула подбора коллектора K=L/80, где:

K - количество контуров

L - длина трубы

80 - максимальная длина контура

Трубопроводный контур

Рассчитывается по формуле L=S/N*1,1, где:

L - длина трубы

S – площадь покрытия напольного обогрева

N – шаг укладки (м)

1,1 – коэффициент запаса

Расширительный бак

Предназначен для компенсации давления теплоносителя в системе отопления. Объем бака подбирается из расчета не более 8-10% от объема теплоносителя. Например, на 120 литров теплоносителя требуется бак объемом 12 литров.

КОМПЛЕКТУЮЩИЕ ДЛЯ МОНТАЖА

	Фольгированная подложка (ППЭ) – предназначена для отражения тепла и более удобной укладки трубы за счет разметки.
	Фиксатор поворота – предназначен для загиба трубы к подаче и обработке коллектора. Рассчитывается по количеству выходов коллектора, умноженному на 2.
	Евроконус для коллектора – предназначен для подключения трубы к резьбе коллектора. Рассчитывается по количеству выходов коллектора, умноженному на 2.
	Шпилька для труб 55 мм (скоба якорная) – служит для крепления трубы через каждые 30 см. Устанавливать можно как вручную, так и при помощи специального степлера (такера).
	Такер для крепления труб теплого пола – предназначается для более быстрой фиксации трубы якорной скобой.
