Электрический теплый пол
Электрические тёплые полы – доступный и удобный источник дополнительного тепла для дома, квартиры, офисных и складских помещений. Они эффективны, экономичны и не требуют больших трудозатрат по части монтажа.
ВИДЫ ЭЛЕКТРИЧЕСКИХ ТЕПЛЫХ ПОЛОВ
a) на основе нагревательных секций – представляет собой греющий кабель, состоящий из одной или двух токоведущих жил, внутренней изоляции и наружной оболочки. Предназначен для монтажа в стяжку от 3 до 5 см, подходит под любой тип напольного покрытия. Позволяет регулировать мощность на квадратный метр шагом укладки. Подходит для монтажа во влажные и холодные помещения.
b) на основе нагревательных матов – представляет собой греющий кабель, состоящий из одной или двух токоведущих жил, внутренней изоляции и наружной оболочки, закрепленный на сетчатом основании на определенном расстоянии между витками кабеля. Предназначен для монтажа в тонкую стяжку или плиточный клей, подходит под любой тип напольного покрытия. Подходит для монтажа во влажные и холодные помещения.
2. Пленочный теплый пол – представляет собой многослойную пленку с углеродными полосами в качестве нагревающего элемента. Толщина пленки всего 0,4 мм, что позволяет монтировать такие полы под финишные покрытия (ламинат, линолеум, паркет, ковролин). Монтаж осуществляется сухим способом за несколько часов на любом этапе ремонта.
3. Стержневой теплый пол – состоит из гибких карбоновых стержней, соединенных параллельно друг другу в нагревательный мат. Предназначен для монтажа в тонкую стяжку или плиточный клей, подходит под любой тип напольного покрытия.
КАБЕЛЬНЫЙ ТЕПЛЫЙ ПОЛ
В зависимости от вида кабельного теплого пола способы монтажа будут различаться.
Монтаж электрического теплого пола на основе нагревательных секций
1. Подготовьте основание, оно должно быть чистым, ровным, сухим и стабильным.
2. Начертите план, где будет отмечено расположение греющего кабеля и «холодного» провода, соединяющего теплый пол с терморегулятором, указаны места размещения концевой и соединительной муфты, используемой для объединения теплого и холодного элементов, место установки датчика температуры и расположение терморегулятора.
Предусмотрите в плане 5-10 см отступы от стен, 15-20 см отступы от стационарных нагревательных приборов, таких как батареи отопления, камины. Исключите укладку греющего кабеля в местах расположения стационарной мебели и техники, таких как холодильники, шкафы, ванны и пр.

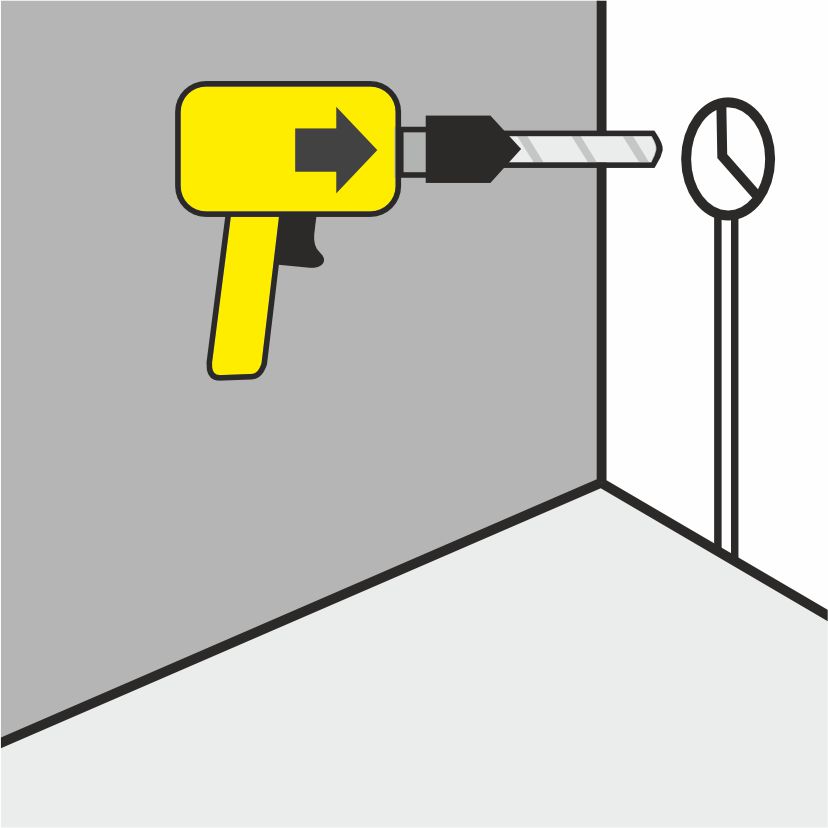

3. Проделайте в стене штробу диаметром 20 мм для укладки «холодного» провода и датчика температуры, установите монтажную коробку (подрозетник) для терморегулятора.
4. Уложите теплоизоляцию на место, где планируется размещение греющего кабеля.
5. Равномерно распределите по полу и закрепите специальную монтажную ленту.
6. Разложите петлями греющий кабель и закрепите на монтажную ленту. Не допускайте при установке скручивания и пересечения греющих частей кабеля. Диаметр изгиба кабеля должен составлять не менее 4 см. Подведите «холодный» провод к монтажной коробке для терморегулятора.
7. Разместите датчик температуры пола в гофрированную трубку диаметром 10-16 мм, установите гофрированную трубку с размещенным в ней датчиком в подготовленную штробу. Герметично запечатайте трубку, чтобы избежать попадания внутрь клеевого раствора. В обогреваемую зону гофра с датчиком должна заходить с открытой стороны петли кабеля примерно на 30-50 см. Не допускайте пересечения гофрой греющей части кабеля.
8. Установите терморегулятор в монтажную коробку. Присоедините к терморегулятору все провода в соответствии со схемой, которая входит в комплект терморегулятора.
9. Подключите терморегулятор к электрической сети. Подключение должен выполнять квалифицированный электромонтажник.
10. Залейте цементно-песчаную стяжку, пол при этом должен быт выключен. Соединительная и концевая муфты должны быть залиты полностью.
11. Уложите напольное покрытие не ранее, чем через 72 часа после заливки стяжки.
12. Включение системы проводится только после полного высыхания стяжки, обычно не ранее чем через 4 недели. Установите на терморегуляторе максимальную температуру, после достижения комфортной температуры уменьшите уровень обогрева до необходимого.
Монтаж электрического теплого пола на основе нагревательных матов
1. Подготовьте основание, оно должно быть чистым, ровным, сухим и стабильным.
2. Начертите план, где будет отмечено расположение нагревательных матов, концевой и соединительной муфты, датчика температуры и терморегулятора.
Предусмотрите в плане 5-10 см отступы от стен, 15-20 см отступы от стационарных нагревательных приборов, таких как батареи отопления, камины. Исключите укладку греющего кабеля в местах расположения стационарной мебели и техники, таких как холодильники, шкафы, ванны и пр.
3. Проделайте в стене и на поверхности пола штробу диаметром 20 мм для укладки «холодного» провода и датчика температуры. «Глубина вхождения» штробы для трубки с датчиком температуры в нагреваемую площадь должна быть 30-50 см, а сама штроба располагаться между соседних витков кабеля. Установите монтажную коробку (подрозетник) для терморегулятора.
4. Разместите датчик температуры пола в гофрированную трубку диаметром 10-16 мм, установите гофрированную трубку с размещенным в ней датчиком в подготовленную штробу. Герметично запечатайте трубку, чтобы избежать попадания внутрь клеевого раствора. Датчик температуры должен находиться непосредственно под обогреваемой поверхностью.
5. Проведите предварительную примерку нагревательного мата на обогреваемую поверхность, сделайте необходимые разрезы и повороты сетки – при этом не повредите сам кабель! Уложите маты и зафиксируйте их на поверхности при помощи клеящего пистолета или скоб (если мат снабжен самоклеящейся основой, достаточно прижать его к полу).
6. Установите терморегулятор в монтажную коробку. Присоедините к терморегулятору все провода в соответствии со схемой, которая входит в комплект терморегулятора.
7. Подключите терморегулятор к электрической сети. Подключение должен выполнять квалифицированный электромонтажник.
8. Равномерно залейте нагревательный мат тонким слоем плиточного клея или иного самовыравнивающегося раствора. Греющий кабель и соединительная муфта должны быть залиты полностью.
9. Уложите напольное покрытие.
10. Включение системы проводится после полного высыхания плиточного клея или ровнителя, обычно не ранее чем через 5-7 дней. Установите на терморегуляторе максимальную температуру, после достижения комфортной температуры уменьшите уровень обогрева до необходимого.
ПЛЕНОЧНЫЙ ТЕПЛЫЙ ПОЛ
Монтаж пленочного теплого пола
1. Подготовьте основание, оно должно быть чистым, ровным, сухим и стабильным.
2. Начертите план, где будет отмечено расположение отрезков греющей пленки, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения.
Предусмотрите в плане 5-10 см отступы от стен, 15-20 см отступы от стационарных нагревательных приборов, таких как батареи отопления, камины. Исключите укладку греющего кабеля в местах расположения стационарной мебели и техники.
3. Проделайте в стене штробу диаметром 20 мм для укладки «холодного» провода и датчика температуры, установите монтажную коробку (подрозетник) для терморегулятора.
4. Уложите теплоотражающий материал на всей площади помещения, листы в местах стыка соедините между собой скотчем.
6. Установите на медную токонесущую полосу термопленки контактные зажимы. Одна сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи поверх медной полосы. Вложите оголенный провод в контактный зажим и плотно зажмите его пассатижами. Изолируйте все места подключения проводов к термопленке с помощью битумной изоляции. Обязательно изолируйте битумной изоляцией линии отреза медных шин, в конце всех полос термопленки.
7. Установите датчик пола под термопленку снизу черной полосы нагревательного элемента. Прикрепите датчик к термопленке битумной изоляцией. При укладке под мягкие напольные покрытия, устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале сделайте канавку для последующей равномерности поверхности напольного покрытия.
8. Установите терморегулятор в монтажную коробку. Присоедините к терморегулятору все провода в соответствии со схемой, которая входит в комплект терморегулятора.
9. Подключите терморегулятор к электрической сети. Подключение должен выполнять квалифицированный электромонтажник.
10. Проверьте работу теплого пола. Включите систему и установите температуру пола не более 28 °С. Тепло от пленочного пола начинает ощущаться через 30-60 секунд после включения. При появлении запахов, искрения, задымления и т.д. от теплого пола отключите питание и устраните причину.
11. Уложите напольное покрытие, полом можно пользоваться сразу после его укладки.
СТЕРЖНЕВОЙ ТЕПЛЫЙ ПОЛ
Теплый стержневой пол предназначен для монтажа в тонкую стяжку или плиточный клей под любое напольное покрытие.
Монтаж стержневого теплого пола.
1. Подготовьте основание, оно должно быть чистым, ровным, сухим и стабильным.
2. Начертите план, где будет отражено расположение стержневого пола, обозначено место установки датчика температуры и расположение терморегулятора.
Предусмотрите в плане 5-10 см отступы от стен, 15-20 см отступы от стационарных нагревательных приборов, таких как батареи отопления, камины. Стержневой пол можно укладывать как на свободную, так и на занятую техникой и мебелью площадь, так как он не боится запирания.
3. Проделайте в стене и на поверхности пола штробу диаметром 20 мм для укладки «холодного» провода и датчика температуры. Установите монтажную коробку (подрозетник) для терморегулятора.
4. Уложите теплоотражающий материал. Листы теплоотражающего материала прикрепите к первичному полу скотчем, строительным степлером или клеем, а также скрепите их скотчем между собой в местах стыков.
5. Уложите полосы стержневого пола. Укладку начинайте от места, ближайшего к месту установки терморегулятора. В месте поворота полосы разрежьте один соединительный провод строго посередине и разверните полосу на 180°С. Закрепите полосы стержневого пола между собой и на теплоотражающем материале с помощью скотча, чтобы они не могли сдвинуться с места. Следите за тем, чтобы стержни не пересекались.
6. Соедините полосы карбонового мата между собой, используя для этого монтажные провода. Соедините силовой провод карбонового мата с соединительным проводом. Изолируйте в концевом комплекте концы проводов.
7. Разместите датчик температуры пола в гофрированную трубку диаметром 10-16 мм, установите гофрированную трубку с размещенным в ней датчиком в подготовленную штробу. Датчик должен располагаться на равном расстоянии от соседних карбоновых стержней. Герметично запечатайте трубку, чтобы избежать попадания внутрь клеевого раствора.
8. Установите терморегулятор в монтажную коробку. Присоедините к терморегулятору все провода в соответствии со схемой, которая входит в комплект терморегулятора.
9. Подключите терморегулятор к электрической сети. Подключение должен выполнять квалифицированный электромонтажник.
10. Включите карбоновый мат примерно на 15 минут, проверьте его работоспособность и надежность соединений.
11. После того, как все работы произведены, равномерно нанесите стяжку или плиточный клей.
12. Уложите напольное покрытие.
13. Включайте теплый пол только после полного затвердения стяжки, не раньше, чем через 28 дней.
Для монтажа электрического теплого пола вам понадобятся:
инструмент для зачистки провода
монтажный скотч для проклеивания стыков пленочного пола
теплоизоляция с лавсановым покрытием для укладки пленочного пола
битумный скотч для изоляции соединений при укладке пленочного пола
Помните, что вся последующая информация носит исключительно рекомендательный характер. Для установки и подключения электрических приборов или цепей следует обращаться к профессионалам.
