Дымоход - монтируем сами!
Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.
ПРИ МОНТАЖЕ ДЫМОХОДА НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ ПРАВИЛА:
Высота дымохода от отопительного прибора до оголовка должна быть не менее 5м.
Возвышение дымохода над коньком/парапетом должно определяться по схеме:
|
|
- при расположении трубы над плоской кровлей – не менее 500 мм; - при расположении трубы на расстоянии до 1,5 м от конька кровли – не менее 500 мм; - при расположении трубы на расстоянии от 1,5 до 3 м от конька кровли – не ниже конька кровли; - при расположении трубы на расстоянии более 3 м от конька кровли – не ниже линии, проведенной от конька кровли вниз под углом 10º к горизонту. |
Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо дополнительно закрепить его при помощи растяжек.
При монтаже дымохода в зданиях с кровлями из горючих материалов рекомендуется укомплектовать трубу искроуловителем из металлической сетки с отверстиями размером не более 5х5 мм.
Участок дымохода, расположенный в зоне минусовых температур, рекомендуется выполнять из сэндвич-труб во избежание образования конденсата и теплопотерь.
Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора.
Не рекомендуется опирать или жестко соединять «разделку» печи с конструкцией здания.
СХЕМЫ МОНТАЖА ДЫМОХОДНОЙ ТРУБЫ
Существует два варианта монтажа дымохода – через крышу и через стену.
Через крышу. Достоинства этого решения – высокая устойчивость конструкции, отсутствие переохлаждения дымовых газов. Но при этом выше вероятность «пропустить» возникновение пожара, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и его может быть не видно вплоть до появления огня.

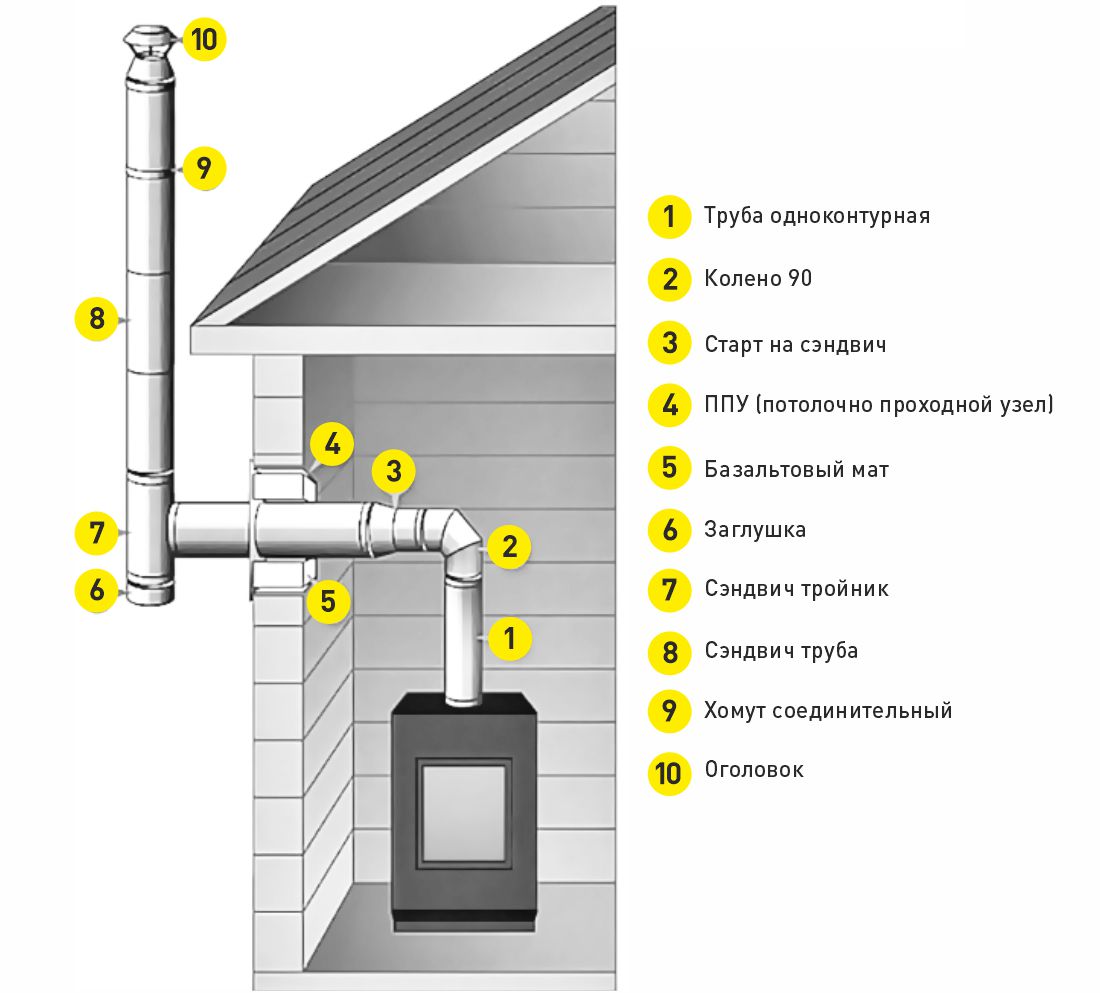

Через стену. Преимущества такого решения – улучшение пожарной безопасности, минимизация задымления, возможность простого увеличения тяги в зависимости от высоты трубы, а также установки в готовом здании. Среди недостатков – более сложный и дорогой монтаж.
МОНТАЖ ДЫМОХОДА
Монтаж печей и дымоходов должен производиться в соответствии с требованиями пожарной безопасности и правилами, изложенными в нормативных документах: СНиП 41-01-2003, СП 7.13130.2013, СП 7.13130.2013 «Отопление, вентиляция и кондиционирование».
Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх, «по конденсату» – вышестоящий элемент вставляется в нижестоящий. Конденсат беспрепятственно проходит вниз по дымовому каналу и стекает в конденсатоотводчик или прямо в печь, что не является критичным.
Для возможности регулирования тяги в дымоход устанавливается элемент «шибер».
Соединения элементов дымохода не должны монтироваться между этажных и чердачных перекрытий и должны быть доступными для визуального контроля.
Все места стыков труб и других элементов (отводов, тройников и т.п.) должны обрабатываться высокотемпературным герметиком.
Крепление элементов дымохода должно производиться при помощи хомутов.
Длина горизонтального участка дымохода не должна быть более 1 метра.
Для фиксации вертикального положения дымохода, через каждые 1,5-2,0 м должны использоваться стеновые кронштейны или кронштейны телескопические.
В месте прохождения трубы через перекрытия необходимо выполнять «разделку» (потолочно-проходной узел), защищающую легковоспламеняющиеся конструкции от возгорания и обеспечивающую дополнительную теплоизоляция помещения. Разделка должна быть больше толщины перекрытия на 70 мм. Зазоры между перекрытиями и разделками следует выполнять негорючими материалами (керамзит, шлак, базальтовая вата).
Прохождение дымохода сквозь кровлю необходимо выполнять с помощью «прохода кровли», гарантирующей пожарную безопасность кровли и её герметичность в месте прохождения дымохода. Возможно использование кровельной уплотнительной манжеты (мастер флэш).
После монтажа дымохода следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.
КОМПЛЕКТУЮЩИЕ ДЛЯ ДЫМОХОДА
Адаптер котла – стартовый элемент между отопительным аппаратом и дымоходной системой. Служит для перехода на сборку по «конденсату». Устанавливается перед элементом «Старт Сэндвич».
Старт-сэндвич – предназначен для перехода с одностенных дымоходов на двустенные, а также закрывает собой слой теплоизоляции у двустенных дымоходов.

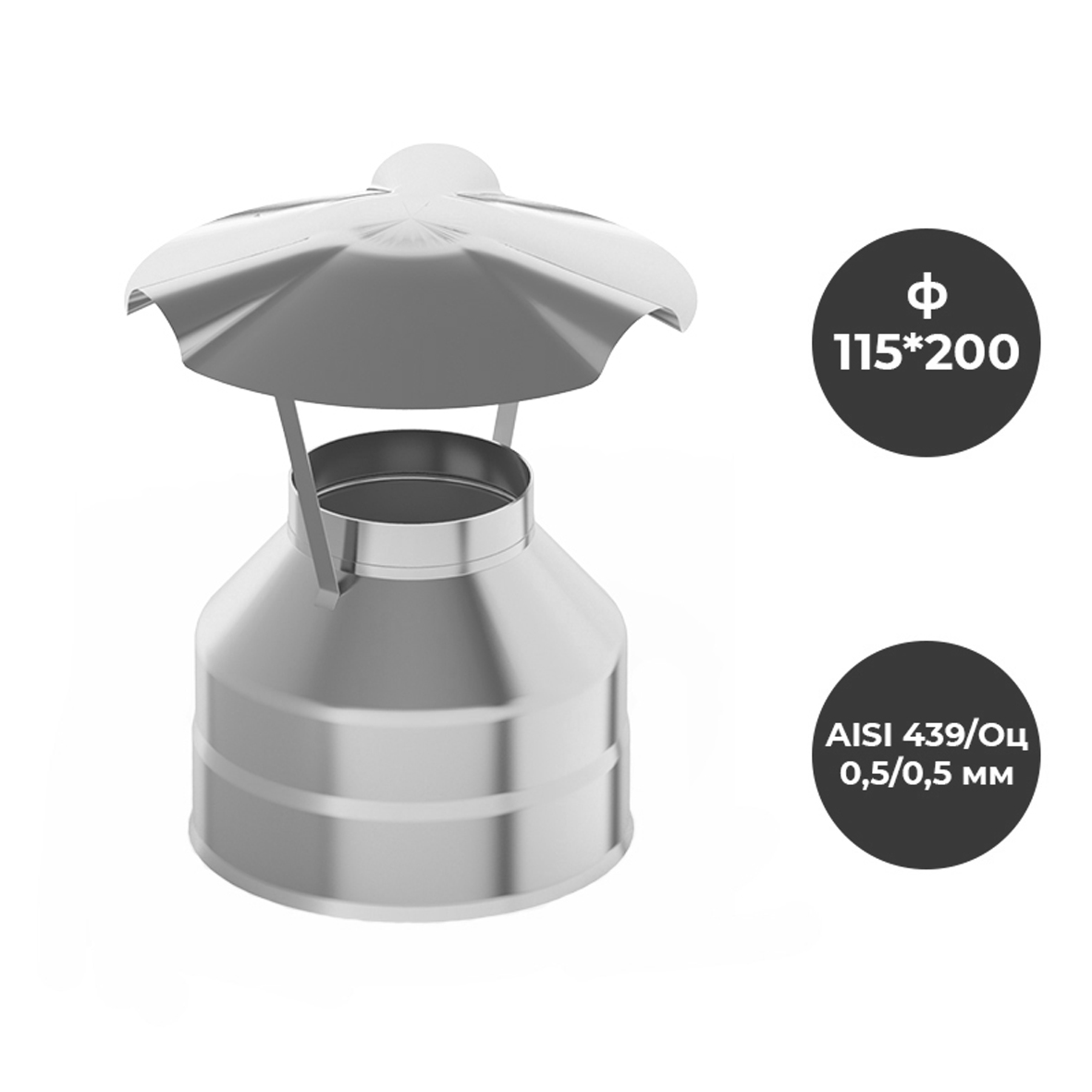

Зонт, оголовок с зонтом – является завершающим элементом дымового канала, используется для предохранения от атмосферных осадков.
Зонт с дефлектором, оголовок с дефлектором – является завершающим элементом дымового канала, но помимо защиты от осадков, также защищает от воздействия ветра.
Зонт с искрогасителем, оголовок с искрогасителем – снижает интенсивность выброса.
Оголовок-переход – является завершающим элементом двустенного дымохода, служит для перехода с двустенной системы на одностенную.
Переходник – элемент, предназначенный для увеличения диаметра дымохода.
Шибер поворотный, шибер-задвижка – элемент, предназначенный для регулирования тяги внутри дымового канала.
Отводы и сэндвич-отводы – элементы, с помощью которых можно изменить направление дымового канала с целью обхода различных препятствий.
Тройники и сэндвич-тройники – элементы, предназначенные для изменения направления дымового канала, облегчают обслуживание дымохода. Могут использоваться с заглушкой в качестве ревизии.
Монтажная площадка – используется при монтаже одностенного, а также двустенного дымохода совместно с опорами (стеновыми/напольными). Элемент предназначен для снижение весовой нагрузки.
Хомут – предназначен для крепления элементов одностенного или двустенного дымохода, используется для улучшения герметизации на стыках.
